Gigabyte B760M AORUS ELITE AX (1700)

Descripción

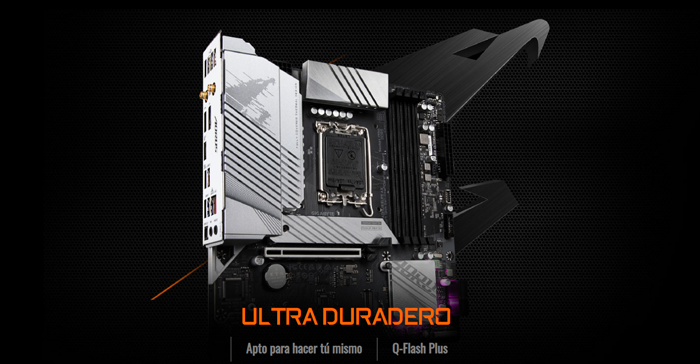

B760M AORUS ELITE AX

Características principales

• Admite procesadores Intel ® Core™ 14.º, 13.º y 12.º

• Rendimiento incomparable: solución VRM digital de dos fases 12*+1+1

• DDR5 de doble canal: 4*SMD DIMM con compatibilidad con módulo de memoria XMP 3.0

• Almacenamiento de próxima generación: 2 conectores PCIe 4.0 x4 M.2

• Diseño térmico avanzado y protección térmica M.2: para garantizar la estabilidad de la energía del VRM y el rendimiento del SSD M.2

• EZ-Latch Plus: conectores M.2 con liberación rápida y diseño sin tornillos

• Redes rápidas: LAN 2.5GbE y Wi-Fi 6E 802.11ax

• Conectividad extendida: USB-C ® frontal de 10 Gb/s, USB-C ® trasero de 20 Gb/s, DP, HDMI

• Ventilador inteligente 6: cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con función FAN STOP

• Q-Flash Plus: Actualice la BIOS sin instalar la CPU, la memoria ni la tarjeta gráfica

Especificaciones

• UPC

  1. Zócalo LGA1700: compatibilidad con procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación *
  2. La caché L3 varía según la CPU

  * Consulte la "Lista de CPU compatibles" para obtener más información.
• Conjunto de chips
  1. Conjunto de chips Intel® B760 Express
• Memoria
  1. Compatibilidad con módulos de memoria DDR5 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s
  2. 4 zócalos DIMM DDR5 que admiten hasta 256 GB (capacidad DIMM única de 64 GB) de memoria del sistema
  3. Arquitectura de memoria de doble canal
  4. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
  5. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
  6. Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)

  (La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM; consulte la "Lista de memoria compatible" para obtener más información).
• Gráficos integrados
  Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD :

  1. 1 puerto HDMI, compatible con una resolución máxima de 4096 x 2160 a 60 Hz.
     * Compatibilidad con la versión HDMI 2.1 y HDCP 2.3.
     ** Compatibilidad con puertos compatibles con HDMI 2.1 TMDS nativos.
  2. 1 x DisplayPort, compatible con una resolución máxima de 4096x2304 a 60 Hz
     * Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3

  (Las especificaciones gráficas pueden variar según el soporte de la CPU).
• Audio
  1. CODEC de audio Realtek®
  2. Audio de alta definición
  3. 2/4/5.1/7.1 canales
     * Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para ver los ajustes de audio.
  4. Soporte para salida S/PDIF
• Red local
  1. Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
• Módulo de comunicación inalámbrica
  Intel® Wi-Fi 6E AX211 (para PCB rev. 1.0)

  1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
  2. Bluetooth 5.3
  3. Compatibilidad con el estándar inalámbrico 11ax de 160 MHz

  Realtek ® Wi-Fi 6E RTL8852CE (para PCB rev. 1.1)

  1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
  2. Bluetooth 5.3
  3. Compatibilidad con el estándar inalámbrico 11ax de 160 MHz

  (La velocidad de datos real puede variar según el entorno y el equipo).
• Ranuras de expansión
  UPC:

  1. 1 ranura PCI Express x16 compatible con PCIe 4.0 y que funciona a x16 (PCIEX16)
     * La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16.

  Conjunto de chips:

  1. 1 ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x4 (PCIEX4)

  Compatibilidad con la tecnología AMD CrossFireX™
• Interfaz de almacenamiento
  UPC:

  1. 1 conector M.2 (Socket 3, tecla M, tipo 2280, compatible con SSD PCIe 4.0 x4/x2) (M2A_CPU)

  Conjunto de chips:

  1. 1 conector M.2 (Socket 3, clave M, tipo 22110/2280, compatible con SSD PCIe 4.0 x4/x2) (M2P_SB)
  2. 4 conectores SATA de 6 Gb/s

  Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
• USB
  Conjunto de chips:

  1. 1 puerto USB tipo C ® en el panel posterior, con soporte USB 3.2 Gen 2x2
  2. 1 puerto USB tipo C® compatible con USB 3.2 Gen 2, disponible a través del conector USB interno
  3. 1 puerto USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior
  4. 1 puerto USB 3.2 Gen 1 en el panel posterior
  5. 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos

  Conjunto de chips + concentrador USB 3.2 Gen 1:

  1. 4 puertos USB 3.2 Gen 1 (2 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)

  Conjunto de chips + concentrador USB 2.0:

  1. 4 puertos USB 2.0/1.1 en el panel posterior
• Conectores de E/S internos
  1. 1 conector de alimentación principal ATX de 24 pines
  2. 1 conector de alimentación ATX de 12 V y 8 pines
  3. 1 conector de alimentación ATX de 12 V y 4 pines
  4. 1 x conector de ventilador de CPU
  5. 3 cabezales de ventilador del sistema
  6. 2 cabezales de tira de LED direccionables
  7. 2 cabezales de tira de LED RGB
  8. 2 conectores M.2 Socket 3
  9. 4 conectores SATA de 6 Gb/s
  10. 1 x encabezado del panel frontal
  11. 1 x encabezado de audio del panel frontal
  12. 1 conector USB tipo C® compatible con USB 3.2 Gen 2
  13. 1 x conector USB 3.2 Gen 1
  14. 2 conectores USB 2.0/1.1
  15. 2 conectores de tarjeta complementaria Thunderbolt™
  16. 1 encabezado de módulo de plataforma confiable (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
  17. 1 botón Q-Flash Plus
  18. 1 x botón de reinicio
  19. 1 x puente de reinicio
  20. 1 x puente CMOS transparente
• Conectores del panel posterior
  1. 2 conectores de antena SMA (2T2R)
  2. 1 puerto USB tipo C® , compatible con USB 3.2 Gen 2x2
  3. 1 puerto USB 3.2 Gen 2 Tipo A (rojo)
  4. 3 puertos USB 3.2 Gen 1
  5. 4 puertos USB 2.0/1.1
  6. 1 puerto HDMI
  7. 1 x DisplayPort
  8. 1 puerto RJ-45
  9. 1 x conector de salida S/PDIF óptico
  10. 2 conectores de audio
• Controlador de E/S
  1. Chip controlador de E/ S iTE®
• Monitoreo de hardware
  1. Detección de voltaje
  2. Detección de temperatura
  3. Detección de velocidad del ventilador
  4. Detección del caudal de agua de refrigeración
  5. Advertencia de falla del ventilador
  6. Control de velocidad del ventilador
     * Si la función de control de velocidad del ventilador es compatible dependerá del enfriador que instale.
• BIOS
  1. 1 memoria flash de 256 Mbit
  2. Uso de BIOS UEFI AMI con licencia
  3. PnP 1.0a, DMI 2.7, WfM 2.0, BIOS SM 2.7, ACPI 5.0
• Características únicas
  1. Compatibilidad con GIGABYTE Control Center (GCC)
     * Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
  2. Soporte para Q-Flash
  3. Soporte para Q-Flash Plus
• Software incluido
  1. Norton ® Internet Security (versión OEM)
  2. Software de gestión de ancho de banda de LAN
• Sistema operativo
  1. Compatibilidad con Windows 11 de 64 bits
  2. Compatibilidad con Windows 10 de 64 bits
• Factor de forma

  1. Factor de forma Micro ATX; 24,4 cm x 24,4 cm
